A transição da Radiografia Computadorizada (CR) para a Radiografia Digital (DR) marca um marco crítico para as clínicas modernas. Você enfrenta uma decisão importante hoje. A compra de uma máquina de raio X digital é um investimento de capital substancial que dura de 10 a 15 anos. Essa escolha impacta diretamente a precisão do diagnóstico, o rendimento diário do paciente e a lucratividade operacional geral. Projetamos este guia para ajudar compradores de produtos médicos, proprietários de clínicas e diretores de radiologia a navegar no complexo mercado de imagens. Mostraremos como selecionar o equipamento certo e implementá-lo sem problemas, sem grandes interrupções. Ao final, você entenderá exatamente quais especificações são mais importantes para o seu ambiente clínico específico.
As necessidades determinam a configuração: O volume do paciente e as dimensões físicas da sala devem orientar a escolha entre sistemas do chão ao teto, braço em U ou móveis.
A qualidade do detector é fundamental: O detector de tela plana (FPD) determina a clareza da imagem e a dose de radiação; O Iodeto de Césio (CsI) é o padrão clínico para ambientes sensíveis à dose.
Olhe além do preço inicial: o TCO — que abrange integração PACS, licenças de software e contratos de serviço — é um fator crítico na avaliação do ROI de longo prazo.
A preparação do local é importante: Modificações estruturais e requisitos de blindagem de chumbo podem atrasar a implementação se não forem avaliados precocemente.
Você deve avaliar o volume diário de pacientes antes de revisar as especificações do equipamento. Instalações de baixo volume, como clínicas rurais e pequenos centros de atendimento de urgência, têm demandas diferentes das práticas ortopédicas de alto volume. Um centro de trauma movimentado requer aquisição rápida de imagens para manter o fluxo de trabalho. Você deve calcular a meta desejada de exames por hora no início da fase de planejamento. Esta métrica determina diretamente a potência necessária do gerador (medida em kW) e as capacidades de resfriamento dos tubos. O alto rendimento de pacientes exige taxas de resfriamento mais rápidas para evitar bloqueios do sistema durante horários de pico. Por outro lado, a compra excessiva de capacidade de gerador para uma clínica de baixo volume desperdiça capital.
O espaço físico geralmente limita suas opções de hardware. Salas de radiografia padrão geralmente exigem metragem quadrada específica para acomodar mesas flutuantes e suportes de parede com segurança. As clínicas pequenas enfrentam muitas vezes restrições de espaço físico. Você deve medir a altura do teto e avaliar as capacidades de carga do piso. Edifícios mais antigos podem não suportar o peso de pedestais pesados montados no chão. Você deve contratar um engenheiro estrutural se suspeitar de um piso fraco. Conhecer essas dimensões ajuda a eliminar sistemas incompatíveis imediatamente, economizando um tempo valioso de aquisição.
Diferentes especialidades médicas exigem capacidades específicas de imagem. Clínicas ortopédicas e podológicas realizam vários estudos de sustentação de peso. Esses exames exigem suportes de parede de baixa altura ou bandejas receptoras especializadas. Os clínicos gerais solicitam principalmente imagens torácicas e abdominais padrão, que exigem configurações básicas de mesa e verticais. As clínicas pediátricas enfrentam desafios únicos. Ao obter imagens de crianças, você deve priorizar configurações de baixa dose de máquinas de radiografia digital para seguir o princípio ALARA (As Low As Reasonably Achievable). Protocolos de software pediátrico especializados ajustam automaticamente as configurações de exposição com base no tamanho do paciente.

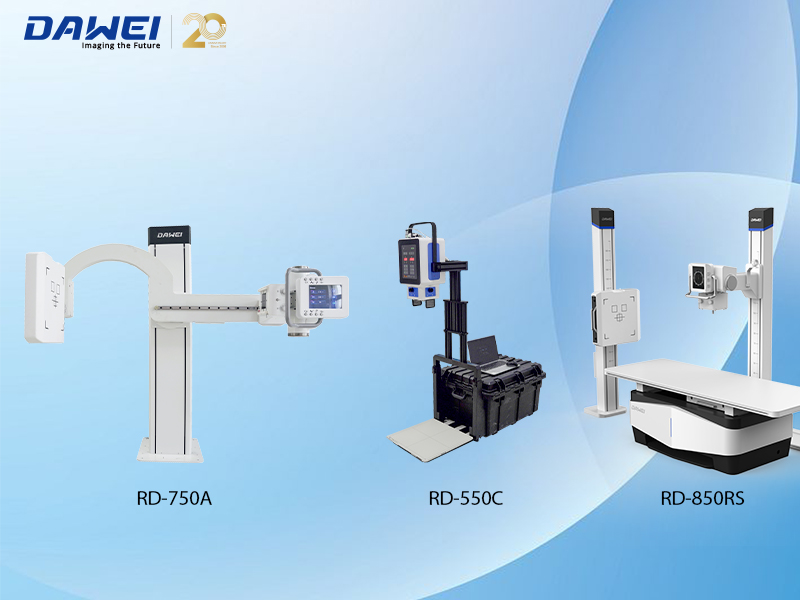

Os sistemas DR do chão ao teto proporcionam estabilidade excepcional. Eles são mais adequados para salas clínicas padrão com suporte de piso confiável e altura de teto adequada. Essas unidades oferecem recursos versáteis de rastreamento, permitindo que os técnicos alinhem o tubo e o detector perfeitamente.
Prós: Eles oferecem alta estabilidade, excelente longevidade e acomodam quase todos os exames padrão.
Contras: Eles exigem espaço dedicado, envolvem tempos de instalação mais longos e exigem integridade estrutural dos pisos de suas instalações.
Os sistemas de braço reto e braço em U normalmente apresentam movimento coordenado do detector de tubo, geralmente com rotação horizontal e vertical motorizada ou posicionamento baseado em arco. Eles são melhores para clínicas que enfrentam restrições de espaço. Estas unidades compactas não requerem um suporte de parede e uma configuração de mesa separados.
Prós: Eles são econômicos, economizam espaço significativo e são instalados rapidamente.
Contras: O design de eixo único pode limitar projeções cruzadas específicas ou dificultar a obtenção de imagens de pacientes em macas.

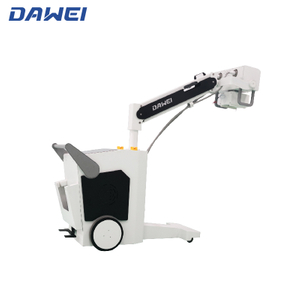

Instalações que exigem imagens no local de atendimento geralmente implantam unidades móveis. Eles são melhores para instalações clínicas temporárias, compartilhamento de várias salas ou ambientes onde os pacientes não podem se mover facilmente. Um sistema móvel de raios X DR leva a imagem diretamente para a beira do leito.
Prós: Eles oferecem flexibilidade máxima e eliminam problemas de transporte de pacientes.
Contras: Eles normalmente apresentam saídas de gerador mais baixas em comparação com sistemas de sala fixa, o que pode limitar a penetração em regiões anatômicas mais espessas.
O gráfico de comparação abaixo descreve as principais diferenças entre esses formatos.
Fator de forma do sistema | Ambiente Clínico Ideal | Vantagem Primária | Limitação Primária |
|---|---|---|---|
Montado no chão | Hospitais padrão e clínicas de alto volume | Versatilidade máxima em exames | Requer sala grande e dedicada |
Braço em U / braço reto | Pequenas clínicas e centros de atendimento de urgência | Pegada que economiza espaço | A imagem em maca é um desafio |
Unidades Móveis | Ponto de atendimento, cabeceira, vários ambientes | Altamente portátil | Menor potência do gerador (kW) |
O detector de tela plana serve como filme digital do seu novo sistema. Você deve escolher cuidadosamente o material cintilador correto. O mercado oferece duas opções principais: Iodeto de Césio (CsI) e Oxissulfeto de Gadolínio (Gd₂O₂S), frequentemente chamado de GOS. Recomendamos fortemente o CsI para aplicações médicas. Os cristais estruturados CsI afunilam a luz com mais eficiência, produzindo qualidade de imagem superior em doses de radiação significativamente mais baixas. Os painéis GOS custam menos, mas exigem níveis de exposição mais elevados para obter clareza semelhante.
Você também precisa decidir entre detectores com fio e sem fio. Painéis conectados obtêm energia por meio de um cabo físico. Eles eliminam tarefas de gerenciamento de bateria, mas apresentam riscos de degradação dos cabos e limitam o movimento do técnico. Os painéis sem fio aceleram notavelmente o fluxo de trabalho. No entanto, introduzem rotinas de carregamento da bateria e aumentam o risco de quedas acidentais.
A potência do gerador determina a capacidade de penetração do feixe de raios X. Você avaliará as unidades com base em suas classificações de quilowatts (kW). As clínicas padrão normalmente escolhem geradores que variam de 32kW a 50kW.
Geradores de 32kW: Adequados para imagens gerais, atendimento de urgência e extremidades.
Geradores de 40kW: um meio-termo versátil para dados demográficos variados de pacientes.
Geradores de 50 kW a 80 kW: essenciais para centros de alto volume, pacientes bariátricos e trabalho especializado em mesas cruzadas.
Classificações de kW mais altas proporcionam melhor penetração para pacientes maiores. Eles também permitem tempos de exposição mais rápidos. Exposições rápidas reduzem efetivamente o desfoque de movimento, garantindo imagens nítidas mesmo que o paciente se mova levemente.
O hardware representa apenas metade da equação. Os recursos de software determinam a eficiência com que sua equipe opera. Seu novo sistema deve oferecer integração nativa com seus Sistemas de Informação Clínica (CIS) e Sistemas de Comunicação e Arquivamento de Imagens (PACS) existentes. A estrita conformidade com DICOM garante que as imagens sejam transmitidas sem problemas pelas redes.
Algoritmos avançados de processamento de imagem fornecem imenso valor clínico. Procure sistemas com correção automática de dispersão, o que reduz a necessidade de grades físicas. Os recursos de costura automática são cruciais para clínicas ortopédicas que necessitam de estudos de coluna inteira ou pernas longas. Essas ferramentas de software automatizam processos manuais tediosos e reduzem exposições repetidas.
Compreender as faixas de preços básicas ajuda a estabelecer orçamentos realistas. Os sistemas econômicos geralmente apresentam geradores de kW mais baixos e detectores GOS. Os sistemas premium incluem geradores de alta frequência de 50kW+, painéis sem fio CsI e conjuntos de software avançados.
Muitas pequenas clínicas preocupadas com o orçamento exploram equipamentos recondicionados certificados. Unidades reformadas podem reduzir drasticamente seu CapEx inicial. No entanto, você deve aplicar procedimentos de verificação rigorosos. Certifique-se de que o fornecedor forneça uma garantia robusta e garanta a disponibilidade de peças OEM por pelo menos cinco anos. Comprar um sistema obsoleto para economizar dinheiro antecipadamente geralmente leva a um tempo de inatividade caro no futuro.
As despesas operacionais afetam seu orçamento muito depois da compra inicial. Você deve fazer um orçamento para acordos de nível de serviço (SLAs) e contratos de manutenção preventiva. Se você selecionar detectores sem fio, deverá investir absolutamente em seguro contra quedas. Um único painel caído pode custar milhares de dólares para substituir.
A preparação da sala representa outro grande custo oculto. Pode ser necessário atualizar os painéis elétricos para suportar um gerador de 40 kW. As regulamentações locais geralmente exigem modificações específicas na blindagem de chumbo nas paredes. Reforços de piso podem ser necessários para pedestais pesados. Identifique esses requisitos antecipadamente para evitar estouros orçamentários.
A transição de CR para DR transforma a eficiência clínica. DR elimina o processamento manual de cassetes. Os tecnólogos visualizam as imagens no monitor de aquisição segundos após a exposição. Esse fator de economia de tempo aumenta o rendimento do paciente em 30% a 50%. Você pode agendar mais pacientes por dia sem adicionar pessoal. Além disso, você obtém eficiência de faturamento por meio de entregas de relatórios mais rápidas. Você também elimina custos contínuos associados a cassetes CR, armazenamento de produtos químicos e impressão de filmes.
A escolha do equipamento certo requer um equilíbrio cuidadoso entre as suas necessidades clínicas imediatas e o valor operacional a longo prazo. Você deve avaliar simultaneamente o rendimento do paciente, o espaço físico, a tecnologia do detector e a potência do gerador. Recomendamos estabelecer um comitê interno de compras antes de solicitar orçamentos de fornecedores. Esse comitê deve incluir seu tecnólogo líder, diretor de TI e um tomador de decisões financeiras. Essa abordagem colaborativa garante que você lide adequadamente com fluxos de trabalho clínicos, segurança de rede e restrições orçamentárias. Como próximo passo prático, entre em contato com os fornecedores selecionados para solicitar consultas localizadas de planejamento do local. Peça-lhes que forneçam declarações de conformidade DICOM padrão. Essas ações estabelecerão uma base sólida para uma atualização de equipamentos lucrativa e bem-sucedida.
R: Um sistema de alta qualidade normalmente possui uma vida útil física de 10 a 15 anos. No entanto, o software e o hardware do PC que o acompanham seguem um ciclo de obsolescência muito mais curto. Você deve planejar a atualização das estações de trabalho e das licenças de software a cada 5 a 7 anos para manter as velocidades máximas de processamento e a segurança da rede.
R: Sim. Você pode utilizar kits DR Retrofit. Esses kits envolvem a troca de seu bucky e cassetes antigos por um novo detector digital de tela plana, mantendo a mesa e o gerador existentes. Custa significativamente menos do que uma substituição completa, embora você possa sacrificar alguns recursos automatizados avançados.
R: Os fabricantes geralmente oferecem garantias padrão que variam de 1 a 5 anos, cobrindo defeitos internos e falhas de software. No entanto, as garantias padrão raramente cobrem danos físicos. Se você adquirir painéis sem fio, deverá obter um seguro complementar de “proteção contra quedas” para evitar custos maciços de substituição.
R: Os requisitos elétricos dependem muito da potência nominal do gerador. Os sistemas de baixa potência (abaixo de 32 kW) muitas vezes podem funcionar com energia monofásica padrão. No entanto, geradores de maior potência (40kW a 80kW) normalmente requerem linhas elétricas trifásicas dedicadas para fornecer corrente consistente e de alta amperagem durante as exposições.
