Uma máquina de radiografia digital com braço em C captura imagens em tempo real durante os procedimentos devido ao seu braço flexível em forma de C. Esta máquina é amplamente utilizada em cirurgias ortopédicas, urológicas e cardíacas.
Neste artigo, discutiremos como funciona o arco em C, seus recursos e aplicações. Você também aprenderá como isso melhora a precisão e os resultados dos pacientes.
Um braço em C é uma máquina de raios X fluoroscópica portátil. O nome 'C-arm' vem de seu distinto braço em forma de C, que conecta a fonte de raios X em uma extremidade ao detector na outra, permitindo imagens de vários ângulos durante procedimentos cirúrgicos. Ao contrário tradicionais das máquinas de raios X que capturam apenas imagens estáticas, o braço em C fornece imagens de raios X contínuas e dinâmicas. Essa imagem em tempo real é crucial para orientar cirurgiões e médicos durante operações complexas, garantindo melhor precisão e tomada de decisão.
A máquina de arco C é composta de vários componentes principais que trabalham juntos para fornecer imagens de alta qualidade:
● Gerador de raios X: O gerador de raios X emite raios X que passam pelo corpo do paciente. Esses raios X são então capturados pelo detector no lado oposto.
● Intensificador de imagem/detector de tela plana: Os raios X são convertidos em imagens visíveis pelo intensificador de imagem ou pelo detector de tela plana, dependendo do sistema. Essa transformação permite que as imagens sejam exibidas em um monitor para revisão.
● Braço em forma de C: O design do braço em C suporta o tubo de raios X e o detector, permitindo que eles se movam em múltiplas direções. Essa flexibilidade permite a captura de imagens de diversos ângulos, proporcionando melhor visibilidade da área a ser tratada.
● Estação de trabalho: A estação de trabalho é o centro de controle do sistema do arco em C. Ele gerencia as configurações, processa as imagens capturadas e as exibe em um monitor para revisão do cirurgião ou médico.
A flexibilidade da máquina de arco em C permite que ela seja usada em vários ambientes médicos, incluindo salas de cirurgia, áreas de diagnóstico por imagem e durante procedimentos de controle da dor. Sua capacidade de geração de imagens em tempo real o torna uma ferramenta indispensável em diversas especialidades médicas.
Embora tanto os sistemas de arco C quanto os tradicionais de raios X utilizem tecnologia de raios X, eles diferem significativamente em sua funcionalidade e aplicações.
● Sistemas tradicionais de raios X : Usados principalmente para fins de diagnóstico, essas máquinas capturam imagens estáticas, que são úteis para condições como fraturas ou infecções. O processo envolve uma única tomada de raio X, após a qual a imagem é revelada, oferecendo um instantâneo das estruturas internas do corpo.
● Sistemas de arco em C : Ao contrário dos sistemas tradicionais, as máquinas de arco em C fornecem imagens contínuas e dinâmicas, tornando-as ideais para cirurgias e procedimentos intervencionistas. Os cirurgiões podem visualizar imagens de raios X em tempo real, permitindo-lhes fazer ajustes precisos durante os procedimentos. Esta capacidade de visualizar mudanças contínuas no corpo durante as operações diferencia o braço em C das máquinas tradicionais.
A mobilidade do arco em C e a capacidade de fornecer imagens de alta qualidade em tempo real fazem dele a escolha preferida para ambientes de ritmo acelerado, como salas de cirurgia, onde flexibilidade e precisão são cruciais.
Recurso | Radiografia digital com arco C | Sistemas Tradicionais de Raios X |
Tipo de imagem | Imagens contínuas em tempo real | Imagens estáticas |
Mobilidade | Portátil e flexível | Fixo em um local |
Uso | Procedimentos cirúrgicos e intervencionistas | Apenas diagnóstico por imagem |
Qualidade da imagem | Alta resolução e clareza em tempo real | Resolução mais baixa, imagens estáticas |
Áreas de aplicação | Ortopedia, cardiologia e tratamento da dor | Diagnósticos gerais, exames padrão |
O arco em C fornece imagens fluoroscópicas contínuas, permitindo a visualização em tempo real da anatomia do paciente. Esse recurso é crucial durante procedimentos cirúrgicos onde imagens precisas são necessárias para garantir a colocação precisa de ferramentas cirúrgicas ou implantes. Com imagens em tempo real, os cirurgiões podem ajustar sua abordagem instantaneamente, melhorando a precisão e reduzindo o risco de erros.
As máquinas de arco C fornecem imagens de alta resolução que são essenciais para identificar detalhes durante cirurgias complexas. A alta qualidade da imagem garante que os cirurgiões possam visualizar claramente as estruturas ósseas, as fraturas e o posicionamento dos implantes, tudo em tempo real. Este nível de clareza ajuda na tomada de decisões rápidas e informadas durante os procedimentos.
A fluoroscopia é uma técnica que fornece imagens contínuas de raios X, permitindo aos médicos observar os movimentos do corpo em tempo real. As máquinas de arco C aproveitam essa tecnologia, permitindo a visualização dinâmica de estruturas internas, como ossos e vasos sanguíneos, durante cirurgias. Isto é especialmente útil para procedimentos ortopédicos, vasculares e cardíacos.
Uma das principais características do arco em C é a sua mobilidade. Ao contrário das máquinas de raios X tradicionais, que são fixas em um local, o braço em C é portátil, permitindo que seja facilmente movido pela sala de cirurgia. Seu design flexível permite que os cirurgiões ajustem rapidamente a posição da máquina, capturando imagens de vários ângulos conforme necessário. Essa flexibilidade garante que os cirurgiões possam capturar as melhores imagens possíveis, mesmo em espaços apertados ou inadequados.
As máquinas de braço em C são frequentemente usadas em cirurgias ortopédicas, como substituições de articulações, cirurgias de coluna e fixação de fraturas. Durante esses procedimentos, imagens em tempo real permitem que os cirurgiões monitorem o posicionamento dos implantes e garantam que os ossos estejam devidamente alinhados. A capacidade do arco em C de fornecer imagens contínuas o torna uma ferramenta indispensável para cirurgiões ortopédicos.
Os sistemas de arco em C também são comumente usados em procedimentos cardíacos e vasculares, como angiogramas e colocação de stents. As imagens em tempo real ajudam a orientar a colocação de stents, cateteres e outros dispositivos nas artérias e veias, garantindo que sejam posicionados corretamente. A capacidade do arco C de fornecer imagens detalhadas e ao vivo dos vasos sanguíneos é crítica para o sucesso desses procedimentos.
Os procedimentos de tratamento da dor, como injeções espinhais e bloqueios nervosos, beneficiam-se da precisão oferecida pela imagem do braço em C. O arco em C permite a colocação precisa da agulha, garantindo que os tratamentos sejam aplicados no local correto. Sua capacidade de fornecer feedback em tempo real reduz o risco de complicações e melhora os resultados dos pacientes.
As máquinas de arco C também são usadas em procedimentos urológicos e gastroenterológicos, como remoção de cálculos renais ou cirurgias intestinais. A capacidade de visualizar os órgãos e tecidos em tempo real garante que estes procedimentos sejam realizados com o mínimo de perturbação nas estruturas circundantes, melhorando a eficácia e segurança do tratamento.

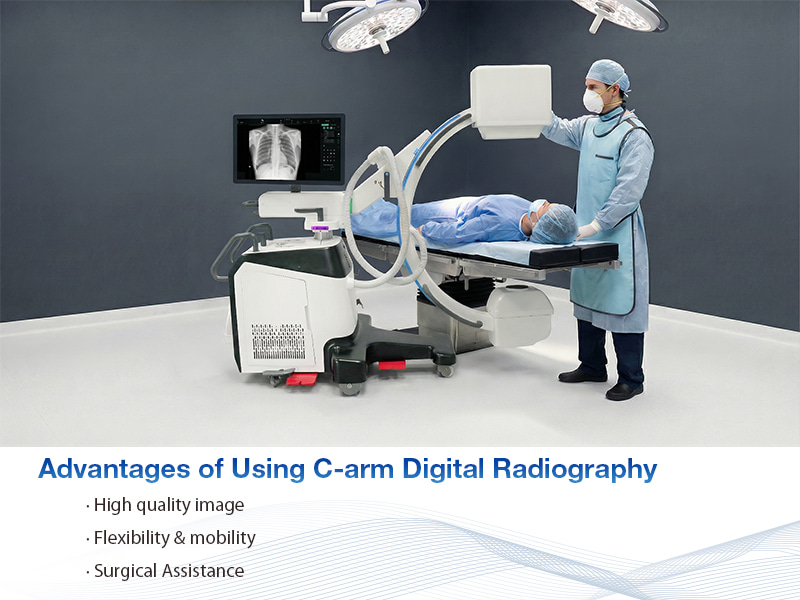

A imagem em tempo real fornecida pelas máquinas de arco C permite que os cirurgiões tomem decisões mais precisas durante os procedimentos. A capacidade de ajustar a abordagem cirúrgica com base no feedback ao vivo leva a melhores resultados para os pacientes e a menos complicações.
Os modernos sistemas de arco C são projetados para otimizar as doses de radiação, reduzindo a exposição dos pacientes e da equipe médica. Esses sistemas permitem tempos de exposição mais curtos, minimizando ainda mais os riscos de radiação sem comprometer a qualidade da imagem.
Com sua capacidade de fornecer imagens instantâneas, o arco em C aumenta a eficiência dos procedimentos cirúrgicos. Os cirurgiões podem visualizar a anatomia interna rapidamente e fazer ajustes em tempo real, reduzindo o tempo total gasto na cirurgia e melhorando o fluxo de trabalho na sala de cirurgia.
A portabilidade e flexibilidade do arco C estão entre as suas maiores vantagens. Seu design compacto permite que seja usado em diversos ambientes, desde salas cirúrgicas até salas de intervenção. Essa mobilidade também permite imagens em vários ângulos, proporcionando uma visão mais abrangente da anatomia do paciente.
Beneficiar | Descrição |
Precisão cirúrgica aprimorada | A imagem em tempo real ajuda a melhorar a precisão durante a cirurgia. |
Exposição reduzida à radiação | Os sistemas modernos utilizam configurações otimizadas para minimizar a radiação. |
Maior eficiência nos procedimentos | Imagens mais rápidas aceleram os procedimentos cirúrgicos e melhoram o fluxo de trabalho. |
Flexibilidade e Mobilidade | O design portátil do arco em C permite maior acesso às áreas dos pacientes. |
Ao selecionar uma máquina de arco em C, uma das principais decisões é escolher um modelo de tamanho normal ou compacto. Os arcos em C de tamanho normal oferecem geradores mais potentes e intensificadores de imagem maiores, tornando-os ideais para procedimentos de alta demanda. Os arcos em C compactos, por outro lado, são menores e mais acessíveis, o que os torna ideais para hospitais menores ou clínicas ambulatoriais que realizam procedimentos menos complexos.
Ao escolher um sistema de arco em C, considere fatores como o tipo de procedimento que você realizará, as limitações de espaço e o número de pacientes que você deseja obter imagens. Além disso, é importante considerar a potência do gerador da máquina, o tamanho do intensificador de imagem e a flexibilidade do seu braço para posicionamento.
As máquinas de arco C podem ser caras, especialmente os modelos de última geração com recursos avançados. É essencial equilibrar o custo da máquina com suas capacidades e a frequência com que ela será usada. Os modelos compactos são mais econômicos, mas podem ter menos recursos e menos flexibilidade.
Se a qualidade da imagem for ruim, verifique as configurações de exposição e certifique-se de que o arco C esteja posicionado corretamente. Ajustar as configurações de kVp e mAs muitas vezes pode resolver problemas de clareza da imagem.
Certifique-se de que o software esteja atualizado e que o arco em C esteja conectado corretamente à estação de trabalho. Reiniciar o sistema pode resolver pequenos problemas de conectividade.
Se o arco em C não estiver funcionando corretamente, verifique se há conexões soltas ou problemas com a fonte de alimentação. Consulte o manual do usuário para dicas de solução de problemas ou entre em contato com o suporte técnico, se necessário.
Emitir | Possível causa | Solução |
Má qualidade de imagem | Configurações de exposição incorretas | Ajuste as configurações de kVp e mAs |
Problemas de conectividade | Falha na comunicação sem fio | Verifique a conexão Wi-Fi e reinicie |
Atraso na transferência de imagem | Transferência lenta de dados sem fio | Garanta uma conexão de rede estável |
Mau funcionamento do sistema | Mau funcionamento de software ou hardware | Reinicie o sistema e verifique os cabos |
Siga os protocolos padrão de segurança contra radiação para minimizar a exposição de pacientes e profissionais de saúde. Isto inclui o uso de equipamento de proteção, a menor dose de radiação possível e a limitação do tempo de exposição.
Para garantir a longevidade e a segurança do arco em C, manuseie-o com cuidado e realize verificações de manutenção regulares. Mantenha o equipamento limpo e devidamente calibrado para garantir o desempenho ideal.
A calibração e a inspeção regulares são cruciais para manter a qualidade da imagem e o funcionamento adequado do arco C. Programe a manutenção de rotina para evitar mau funcionamento do equipamento.
As máquinas de radiografia digital com arco C são cruciais nas imagens médicas modernas, oferecendo imagens de alta resolução em tempo real para vários procedimentos. Sua flexibilidade, mobilidade e precisão os tornam inestimáveis em áreas como ortopedia e intervenções cardíacas. Compreender como operar e manter os sistemas de arco C garante desempenho ideal e resultados para o paciente. À medida que a tecnologia avança, as máquinas de arco em C continuarão a melhorar a precisão cirúrgica e o atendimento ao paciente. Os produtos da Dawei Medical fornecem soluções confiáveis e avançadas que melhoram as imagens médicas e os resultados dos pacientes.
R: Uma máquina de radiografia digital com arco C é um sistema portátil de raios X que fornece imagens em tempo real, comumente usado em cirurgias e procedimentos intervencionistas.
R: O braço em C usa um braço em forma de C para posicionar o tubo de raios X e o detector. Captura imagens em tempo real, ajudando a orientar os cirurgiões durante os procedimentos.
R: Os sistemas de arco C oferecem imagens de alta resolução, flexibilidade e mobilidade, melhorando a precisão cirúrgica e reduzindo o tempo do procedimento.
R: As máquinas de arco C fornecem imagens dinâmicas e em tempo real, oferecendo mais flexibilidade e precisão do que as máquinas de raios X tradicionais, especialmente durante cirurgias complexas.
