Décadas atrás, a primeira foto que os pais viram de seu bebê poderia ter sido apenas um contorno borrado em preto e branco; hoje, eles podem receber uma imagem 4D dinâmica e em tempo real, vendo até mesmo características faciais delineadas pela IA. De onde veio essa mudança? Será que os médicos mudaram ou as máquinas “evoluíram”? A resposta é, sem dúvida, a última.
Então, desde aquelas imagens iniciais em preto e branco até os atuais diagnósticos assistidos por IA , o que exatamente mudou nas máquinas de ultrassom? Para entender isso, primeiro precisamos voltar ao início.
Uma máquina de ultrassom é um dispositivo de imagem médica que usa ondas sonoras de alta frequência para produzir imagens em tempo real do interior do corpo humano. Ao contrário dos raios X ou tomografias computadorizadas , ele não utiliza radiação ionizante, o que o torna uma ferramenta muito segura e versátil para observar tecidos moles, órgãos, fluxo sanguíneo e fetos em desenvolvimento.
Como funciona:
Seu princípio fundamental é a ecolocalização, semelhante aos métodos de navegação usados por morcegos ou submarinos.
Após a aplicação do gel no transdutor, ele é colocado sobre a pele. A sonda emite pulsos sonoros de alta frequência no corpo. Se encontrar um limite de tecido (como a parede de um órgão, um cisto cheio de líquido ou células sanguíneas em movimento), os pulsos serão refletidos para a sonda em diferentes intensidades e velocidades. O computador então calcula os dados de distância e intensidade de cada eco, construindo e atualizando continuamente uma imagem detalhada em escala de cinza bidimensional (ou mesmo tridimensional) na tela, permitindo que os médicos observem a estrutura, o movimento e a função do tecido em tempo real.
Como tudo começou:
O desenvolvimento do ultrassom médico é uma história de aplicação da tecnologia do tempo de guerra à grande causa da paz e do salvamento de vidas.
Esta jornada começou com o estudo do som e da acústica. Os cientistas aprenderam a ecolocalização com os morcegos, levando ao desenvolvimento do sonar. Após a Segunda Guerra Mundial, o obstetra escocês Ian Donald começou a usar detectores ultrassônicos industriais de falhas para examinar tumores. Em 1958, ele e sua equipe publicaram um artigo marcante demonstrando o enorme potencial diagnóstico do ultrassom ao usá-lo para diferenciar cistos de tumores sólidos. Os primeiros dispositivos de ultrassom só podiam gerar formas de onda unidimensionais simples (modo A).
Nas décadas de 1960 e 70, os avanços na velocidade dos computadores e a invenção de transdutores policristalinos levaram ao primeiro scanner de ultrassom em tempo real comercialmente bem-sucedido, permitindo aos médicos ver imagens transversais do corpo humano.
Da década de 1980 até o presente, a tecnologia avançou rapidamente. O surgimento do ultrassom Doppler e do ultrassom 3D/4D revolucionou o uso de scanners de ultrassom em diagnósticos médicos. Enquanto isso, o tamanho das máquinas diminuiu, passando de dispositivos volumosos para dispositivos portáteis que podem ser conectados a smartphones. Hoje, a integração da IA é a mais recente tecnologia de ponta, que ajuda a automatizar medições, melhorar a qualidade da imagem e auxiliar na identificação de possíveis anomalias.
A evolução dos equipamentos de ultrassom é essencialmente uma história de superação de três grandes desafios diagnósticos. Cada avanço não só tornou as imagens mais claras, mas também abriu novas dimensões para o diagnóstico clínico.
Os primeiros ultrassons assemelhavam-se a um dispositivo auditivo, exigindo que os médicos confiassem na experiência para “interpretar” a altura e a localização das formas de onda para inferir a profundidade e a natureza das lesões. Ele respondeu à pergunta: “Há uma anormalidade”, mas não conseguiu mostrar “como realmente é a anormalidade”.
Com o rápido desenvolvimento da tecnologia de computadores e sondas, o ultrassom passou de “ouvir ecos” para “ver imagens”. A essência dessa atualização é converter sinais de eco em pontos de luz de brilho variável e, em seguida, convergi-los para a tela para formar uma imagem transversal bidimensional completa, atualizada em tempo real. A partir de então, os médicos não precisaram mais interpretar formas de onda abstratas; eles podiam observar diretamente estruturas de órgãos como fatias anatômicas.
Embora o ultrassom em escala de cinza forneça imagens anatômicas claras, ele apresenta, em última análise, uma imagem estática e “mimética”. Os médicos ainda não conseguem avaliar o batimento cardíaco e a função de bombeamento; eles podem detectar um tumor, mas têm dificuldade em identificar os vasos sanguíneos que o irrigam.

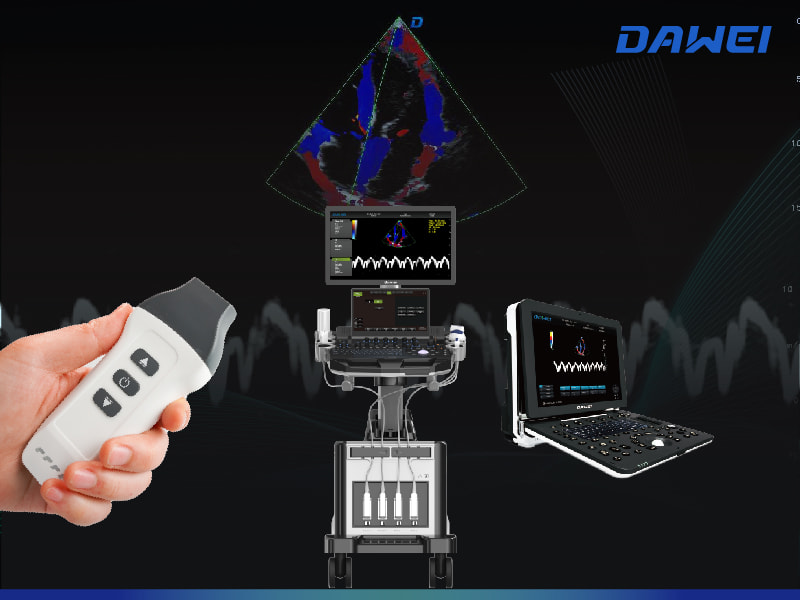

O avanço nas dimensões diagnósticas cruciais do movimento e do fluxo sanguíneo reside na aplicação engenhosa do “efeito Doppler”. Quando as ondas sonoras encontram um objeto em movimento (como células sanguíneas fluindo), sua frequência de eco muda. Ao capturar e analisar essa mudança de frequência, a máquina de ultrassom pode calcular a velocidade e a direção do fluxo sanguíneo. Esta tecnologia trouxe duas atualizações importantes:
Doppler espectral: quantifica com precisão a velocidade do fluxo sanguíneo em locais específicos como formas de onda.
Imagem Doppler colorida: codifica informações de fluxo sanguíneo em cores em tempo real (normalmente vermelho para fluxo em direção à sonda, azul para fluxo longe da sonda) e as sobrepõe à imagem em escala de cinza.
Essa inovação tornou a máquina de ultrassom um poderoso sistema de avaliação, abrindo novas portas para diagnósticos precisos em diversas áreas médicas, incluindo medicina cardiovascular, , obstetrícia e medicina fetal , além de diagnóstico de tumores.
Com imagens em escala de cinza de alta definição e informações dinâmicas sobre o fluxo sanguíneo se tornando padrão, a confiança na experiência se tornou um novo gargalo: desde encontrar seções padrão até medir dados importantes e identificar características sutis, tudo depende da técnica e experiência do médico. Todo o processo é complicado, demorado e difícil de padronizar completamente.
As tecnologias de IA e automação resolveram esse problema, permitindo que as máquinas começassem a realizar algumas das tarefas de “observação, medição e pensamento”.
Aprimoramento de imagem: Os algoritmos podem otimizar a qualidade da imagem em tempo real, como suprimir automaticamente o ruído e melhorar os limites do tecido, reduzindo os requisitos rigorosos nas técnicas iniciais de aquisição de imagem.
Fluxo de trabalho automatizado: O sistema pode identificar automaticamente planos anatômicos padrão para posicionamento rápido e obter medição automática com um clique, liberando os médicos do tedioso registro manual.
Diagnóstico Assistido Inteligente: Baseado em modelos de big data, sugere potenciais possibilidades diagnósticas, atuando como “radar de alerta” e “segunda opinião” para os médicos.
Este avanço elevou o nível de qualidade nos exames de cuidados de saúde primários, ao mesmo tempo que melhorou a eficiência.
Olhando para trás, para a evolução do ultrassom, desde contornos em preto e branco até insights inteligentes, sua principal força motriz sempre foi o desejo de compreender os mistérios da vida mais cedo, com mais precisão e com mais segurança.
A evolução futura dos dispositivos de ultrassom verá uma maior miniaturização na forma, com potencial surgimento até mesmo de sondas ultraminiaturas no nível de biossensores. Eles serão vestíveis e implantáveis, permitindo o monitoramento dinâmico e de longo prazo dos indicadores corporais. Funcionalmente, eles evoluirão do diagnóstico assistido passivo para a detecção ativa e avaliação dinâmica. Que outras atualizações o ultrassom pode alcançar no futuro? A resposta pode já não se centrar numa única tecnologia, mas sim numa mudança fundamental de paradigma e numa atualização.
